제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: ROHS ISO9000
모델 번호: VN-HC2x2-0660-ON
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력: 일 당 500 PC
적용: |
콤바이너가 똑같은 일로서 단결합니다 |
하이트 차단: |
24dB |
낮은 전압 정재파비: |
1.25(max) |
커넥터: |
N 여성 |
OEM/ODM: |
받아들여질 수 있습니다. |
색상: |
맞춤형 |
PIM: |
- 161~163dbc@43dbm*2 |
적용: |
콤바이너가 똑같은 일로서 단결합니다 |
하이트 차단: |
24dB |
낮은 전압 정재파비: |
1.25(max) |
커넥터: |
N 여성 |
OEM/ODM: |
받아들여질 수 있습니다. |
색상: |
맞춤형 |
PIM: |
- 161~163dbc@43dbm*2 |

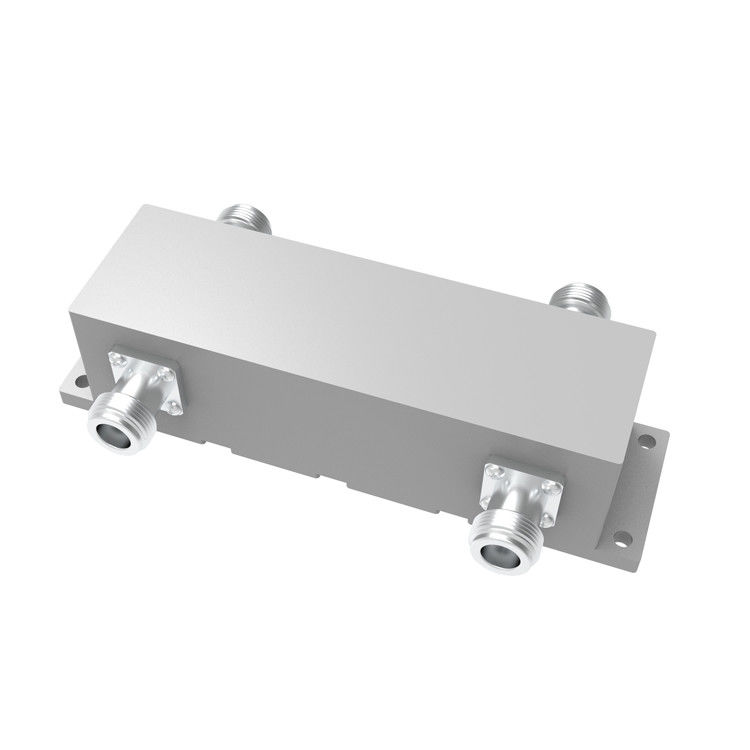

600~6000MHZ N 여성 낮은 PIM -161dbc 3dB 하이브리드 커플러 결합기 DAS
| 부문 번호 | VN-HC2x2-0660-ON |
| 작동 주파수 (MHz) | 600~6000 |
| 저항 (오름) | 50 |
| VSWR | 1.35 |
| 연결 (dB) | 3 |
| 삽입 손실 (dB) | ± 14 |
| 격리 (dB) | 20 |
| IM3 (dBc @ 2×43dBm) | -153/-161 |
| 적용 | 야외 |
| 보호 정도 | IP65 |
| 작동 온도 (°C) | -40 ~ + 80 |
| 인터페이스 | N 여성 |
| 처리력 (와트, 최대) | 300 |
| 피크 전력 (와트, 최대) | 1200 |
| 크기 (mm) ((L × W × H, 커넥터 제외) |
131X40X384 |
| 순중량 (g) |
600± 5% |
| 포장 크기 (mm,L × W × H) | 170×100×40 |
| 포장 카튼 크기 (mm,L × W × H) | 520X360X105 |
| ROHS 준수 | 네 |
하이브리드 커플러는 4포트 방향 커플러의 특수 사례로 3dB (평등한 전력 분할) 를 위해 설계되었습니다. 하이브리드는 90도 또는 정사각형 하이브리드,그리고 180도 하이브리드.
빈컴은 마이크로 스트립, 공기-다일렉트릭 및 얇은 필름, 웨브 가이드 등을 기반으로 한 하이브리드 커플러에 대한 다양한 디자인을 가지고 있습니다.
하이브리드 커플러는 1개의 종착 포트를 가진 3db 방향 커플러로 널리 사용되고 있으며 2인2 출력 및 2인1 출력 조합자로도 사용될 수 있습니다.
어떤 용도로, 하이브리드 커플러는 행렬로 결합될 수 있습니다. 예를 들어 4in 4out, 3in 3out 등이 있습니다.
Vinncom는 하이브리드 커플러에 많은 다른 주파수 범위를 공급하고 DAS 및 테스트 시스템에 널리 사용됩니다.
