5-30db 380-6000MHz 낮은 PIM 4.3-10 여성 RF 터퍼

5-30db 380-6000MHz 낮은 PIM 4.3-10 여성 RF 터퍼

MOQ: 10
가격: USD 7~12
payment method: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Detail Information
원래 장소
중국
브랜드 이름
vinncom
인증
ISO 9000 ROHS
모델 번호
VN-TAP-03860-OPx-160
부문 번호:
VN-TAP-03860-OPx-160
동작 주파수 ( MHz ):
350-6000
임피던스 (오옴):
50
IM3 (dBc @ 2×43dBm):
-160
전력 정격:
300W
보호 정도:
IP65
인터페이스:
여성인 4.3-10
강조하다:

380MHz RF 터퍼

,

여성 RF 터퍼

,

30db RF 터퍼

제품 설명
5-30db 380-6000MHz 낮은 PIM 4.3-10 여성 RF 터퍼



광대역 주파수

낮은 PIM

좋은 VSWR



빈컴은 다양한RF 터퍼다른 주파수 범위와 연결 장치 유형RF 터퍼4개의 주파수 세그먼트를 포함합니다.,3가지 종류의 PIM입니다.RF 터퍼방향 결합기와 비슷하게 입력 신호를 두 부분으로 나누는 장치입니다. 신호 출력 및 주요 신호 전송을 위해 사용됩니다. RF 터퍼에는 격리 포트가 없습니다.그래서 이 원인은RF 터퍼h방향성이 없다는 것입니다.우리의 탭은 낮은 PIM를 가지고 있으며 -160까지 도달 할 수 있습니다.





부분 번호

VN-TAP-03860-OPx-160



운영 빈도(MHz )

380-960/1710-2700/3500-4500/4900-6000



임페던스( 오프 )

50



탭 커플링(dB)

5

6

7

8

9

10

13

15

20

30



연결 손실 (dB)

2.2

1.8

1.5

1.2

1.0

0.9

0.8

0.6

0.5

0.4



VSWR

380~960MHz

1.40

1.35

1.32

1.32

1.30

1.30

1.28

1.28

1.25

1.35



1710-2700MHz

1.40

1.35

1.32

1.32

1.31

1.30

1.28

1.28

1.25

1.35



3400~4500MHz

1.35

1.35

1.34

1.33

1.32

1.32

1.30

1.28

1.28

1.35



4900~6000MHz

1.40

1.38

1.35

1.34

1.32

1.32

1.30

1.30

1.28

1.35



짝합 용도 (dB)

380~960MHz

±1.6

±1.6

±1.7

±1.7

±1.8

±1.8

±1.8

±2.0

±2.2

±2.4



1710-2700MHz

±1.5

±1.5

±1.6

±1.6

±1.6

±1.6

±1.7

±2.1

±2.1

±2.3



3400~4500MHz

±1.4

±1.4

±1.5

±1.5

±1.5

±1.5

±1.6

±2.0

±2.0

±2.2



4900~6000MHz

±1.5

±1.5

±1.7

±1.7

±1.8

±1.8

±1.8

±2.1

±2.2

±2.4



차원(mm) L×W× H, 커넥터 제외)

A

B



IM3 (dBc @ 2×43dBm)

- 160



 등급

300W



적용

실내 및 야외



보호 정도

IP65



작동 온도( °C )

-35~75oC



인터페이스

4.3-10 여성



차원(mm) L×W× H, 커넥터 제외)

97*25*25



ROHS 준수



언급

설치 브래킷 포함

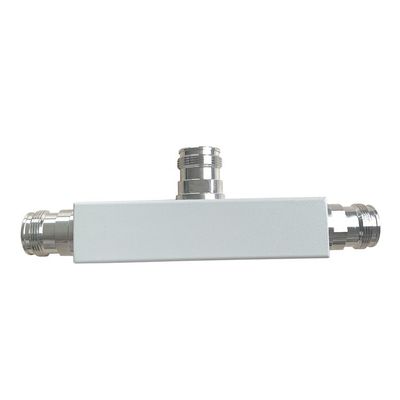

5-30db 380-6000MHz 낮은 PIM 4.3-10 여성 RF 터퍼 05-30db 380-6000MHz 낮은 PIM 4.3-10 여성 RF 터퍼 1
