| MOQ: | 10 |
| payment method: | L/C, D/A, D/P, T/T |

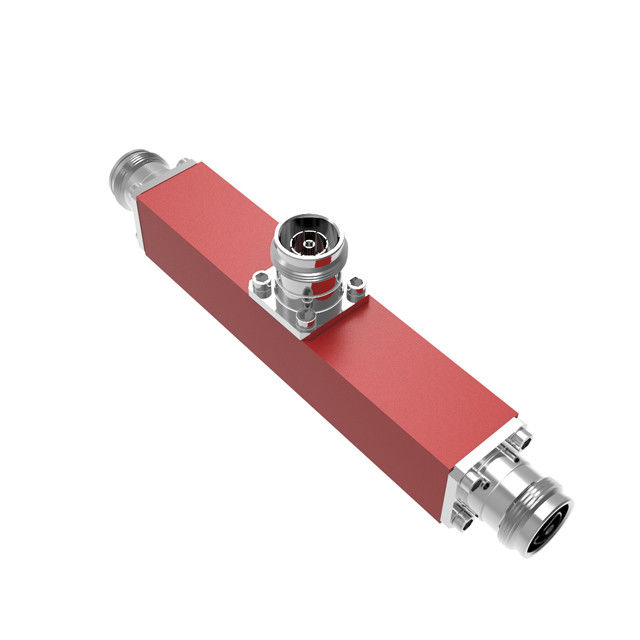

RF 터퍼방향 결합기와 비슷한 장치입니다. 입력 신호를
시그널 출력 및 주요 신호 전송을 위한 두 부분,
RF 터퍼는 격리 포트가 없으니RF 터퍼h방향성이 없다는 것입니다.
우리의RF 터퍼PIM이 낮고 -160까지 도달할 수 있습니다.
빈컴은 다양한RF 터퍼다른 주파수 범위와 연결 장치 유형
RF 터퍼두 개의 주파수 세그먼트를 포함합니다.,3가지 종류의 PIM입니다.
| 부문 번호 | VN-TAP-019096-OPx-160 | ||||||
| 작동 주파수 (MHz) | 138-300/300-960 | ||||||
| 탭 커플링 (dB) | 5 | 6 | 7 | 10 | 12 | 20 | |
| 연결 손실 (dB) | ≤ 22 | ≤1.9 | ≤1.5 | ≤0.9 | ≤0.8 | ≤0.4 | |
| VSWR | 1.33 | 1.25 | 1.25 | 1.20 | 1.20 | 1.20 | |
| 짝합 용도 (dB) | 138-300MHz | 6±1.0 | 60.6±0.8 | 70.8±0.6 | 100.2±0.6 | 120.2±0.6 | 200.2±0.6 |
| 300~960MHz | 50.5±0.6 | 50.5±0.8 | 60.8±0.6 | 90.5±0.5 | 110.5±0.5 | 190.8±0.6 | |
| 저항 (오름) | 50 | ||||||
| IM3 (dBc @ 2×43dBm) | - 160 | ||||||
| 전력 등급 | 300W | ||||||
| 적용 | 실내 및 야외 | ||||||
| 보호 정도 | IP65 | ||||||
| 작동 온도 (°C) | -35~75oC | ||||||
| 인터페이스 | 4.3-10 여성 | ||||||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 130*25*25 | ||||||
| ROHS 준수 | 네 | ||||||
| 언급 | 설치 브래킷 포함 | ||||||
|
|
| MOQ: | 10 |
| payment method: | L/C, D/A, D/P, T/T |

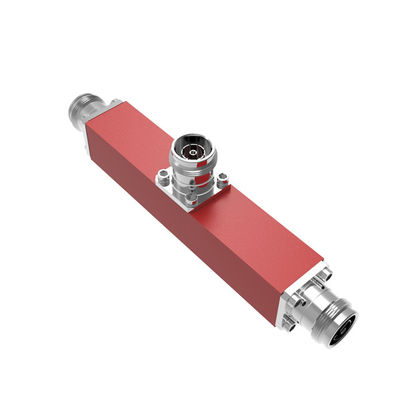

RF 터퍼방향 결합기와 비슷한 장치입니다. 입력 신호를
