| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
18-26.5GHz WR-42 도파관 부하
포트 종료:
플랜지형 입력을 연결합니다.도파관 부하사용하지 않는 도파관 포트, 순환기 포트 또는 방향성 커플러 포트에 직접 연결합니다. 플랜지 유형(예: UG, CPR, 커버, 초크)이 시스템과 일치하는지 확인하십시오.
전력 처리 고려사항:
선택도파관 부하평균 전력 등급이 최대 예상 전력을 초과하는 경우. 펄스 시스템의 경우 피크 전력 성능을 확인하십시오.
냉각 요구 사항:
저전력도파관 부하→ 자연 공냉.
중간 전력 → 강제 공기 냉각(예: 내장 팬).
고출력 → 수냉식도파관 부하순환하는 탈이온수로.
설치 방향:
일부 고전력도파관 부하대류를 최적화하려면 핀을 수직으로 장착해야 합니다. 항상 해당 특정 데이터시트를 따르십시오.도파관 부하.
확인:
설치 후 네트워크 분석기를 사용하여도파관 부하30dB(VSWR < 1.065)보다 나은 반사 손실을 나타냅니다.
| 부품 번호 | VN-WGLD-1826-WR42 |
| 작동 주파수(GHz) | 18-26.5 |
| 임피던스(옴) | 50 |
| VSWR | ≤1.03 |
| 작동온도( ℃ ) | -40 ~ + 80 |
| 인터페이스 | WR42(BJ220) |

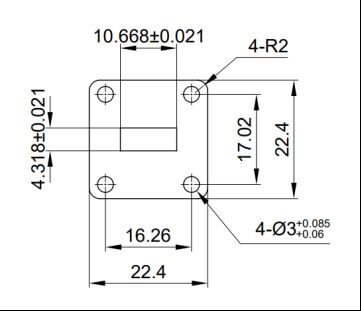

| 치수(mm) | 아래와 같이 |
| 핸들링 파워 | 2(와트, 최대) |
| ROHS 준수 | 예 |
|
|
