| MOQ: | 5개 |
| 가격: | negotiable |
| 표준 포장: | foam+box |
| 배송 기간: | 2~4주 |
| 결제 방법: | T/T, 서부 동맹 |
| 공급 능력: | 일 당 50pcs |
64-71GHz WR-12 도파관 순환기
에이도파관 순환기비가역적, 3포트(또는 4포트) 페라이트 장치입니다.
에이도파관 순환기자기적으로 바이어스된 페라이트 요소를 사용하여 비가역 위상 변이를 생성합니다.
신호가 포트 1에 들어올 때도파관 순환기, 포트 3이 아닌 포트 2에서만 종료됩니다.
마찬가지로,도파관 순환기포트 2에서 포트 3으로, 포트 3에서 포트 1로 신호를 보냅니다.
그러므로도파관 순환기마이크로파 에너지의 단방향 순환을 제공합니다.
이 속성으로 인해도파관 순환기순방향에서 낮은 삽입 손실을 유지하면서 입력 포트를 출력 포트에서 분리합니다.
| 부품 번호 | VN-WGCIR-6471-WR12 |
| 작동 주파수(GHz) | 64-71 |
| 삽입손실(dB) | ≤0.8 |
| 절연(dB) | ≥16 |
| 반사손실(dB) | ≥16 |
| 작동온도( ℃ ) | -45 ~ + 80 |
| 인터페이스 | UG-383/U 안티코킹이 포함된 WR12 |

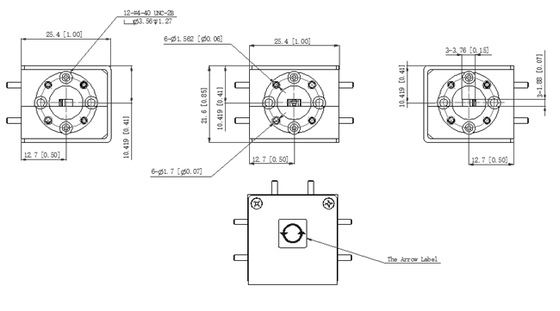

| 치수(mm) | 아래와 같이 |
| 핸들링 파워 | 3와트/3와트 |
| ROHS 준수 | 예 |
|
|
| MOQ: | 5개 |
| 가격: | negotiable |
| 표준 포장: | foam+box |
| 배송 기간: | 2~4주 |
| 결제 방법: | T/T, 서부 동맹 |
| 공급 능력: | 일 당 50pcs |
64-71GHz WR-12 도파관 순환기
에이도파관 순환기비가역적, 3포트(또는 4포트) 페라이트 장치입니다.
에이도파관 순환기자기적으로 바이어스된 페라이트 요소를 사용하여 비가역 위상 변이를 생성합니다.
신호가 포트 1에 들어올 때도파관 순환기, 포트 3이 아닌 포트 2에서만 종료됩니다.
마찬가지로,도파관 순환기포트 2에서 포트 3으로, 포트 3에서 포트 1로 신호를 보냅니다.
그러므로도파관 순환기마이크로파 에너지의 단방향 순환을 제공합니다.
이 속성으로 인해도파관 순환기순방향에서 낮은 삽입 손실을 유지하면서 입력 포트를 출력 포트에서 분리합니다.
| 부품 번호 | VN-WGCIR-6471-WR12 |
| 작동 주파수(GHz) | 64-71 |
| 삽입손실(dB) | ≤0.8 |
| 절연(dB) | ≥16 |
| 반사손실(dB) | ≥16 |
| 작동온도( ℃ ) | -45 ~ + 80 |
| 인터페이스 | UG-383/U 안티코킹이 포함된 WR12 |
| 치수(mm) | 아래와 같이 |
| 핸들링 파워 | 3와트/3와트 |
| ROHS 준수 | 예 |
