| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |

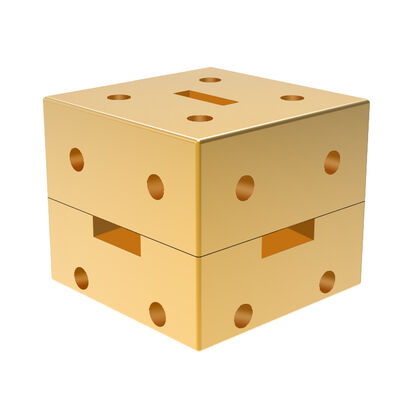

22-33GHz WR-34 웨이브 가이드 매직 T
전력조합기 및 분할기∙
A웨이브게이드 매직 T높은 전력 신호를 두 개의 경로로 동일하게 분할하거나 두 개의 신호를 하나의 경로로 결합합니다.
알렌스 혼합기∙
A웨이브게이드 매직 T로컬 오시레이터 (LO) 신호와 RF 신호를 이미지 거부 믹서 구조로 결합합니다.
단계 비교기 및 탐지기∙
A웨이브게이드 매직 T콜리네어 포트에서 두 개의 입력 신호 사이의 단계 차이를 비교합니다.
H-아름에 소스를 연결∙
파즈 내 전력 분할을 위해 입력 신호를 H 팔에 공급웨이브게이드 매직 T.
출력으로 콜리네어 팔을 사용∙
두 collinear 팔의웨이브게이드 매직 T균형 잡힌 출력으로 작동합니다. 각각의 출력 전력의 절반을 받습니다.
| 부문 번호 | VN-WGMT-2233-WR34 |
| 작동 주파수 (GHz) | 22-33 |
| VSWR H 평면 | 1.31 (유례적인 표면) |
| VSWR E 비행기 | 1.51 (유례적인 표면) |
| 대칭 (dB) | ±0.4 |
| 격리 (dB) | ≥30 |
| 인터페이스 | WR34 (BJ260) |
| 차원 (mm) | 아래와 같이 |
| 대역폭 | 전체 |
| ROHS 준수 | 네 |
|
|
