| MOQ: | 5 PC |
| 가격: | VN-HC2x2-035052-ON-xxx |
| payment method: | L/C, D/A, D/P, T/T |

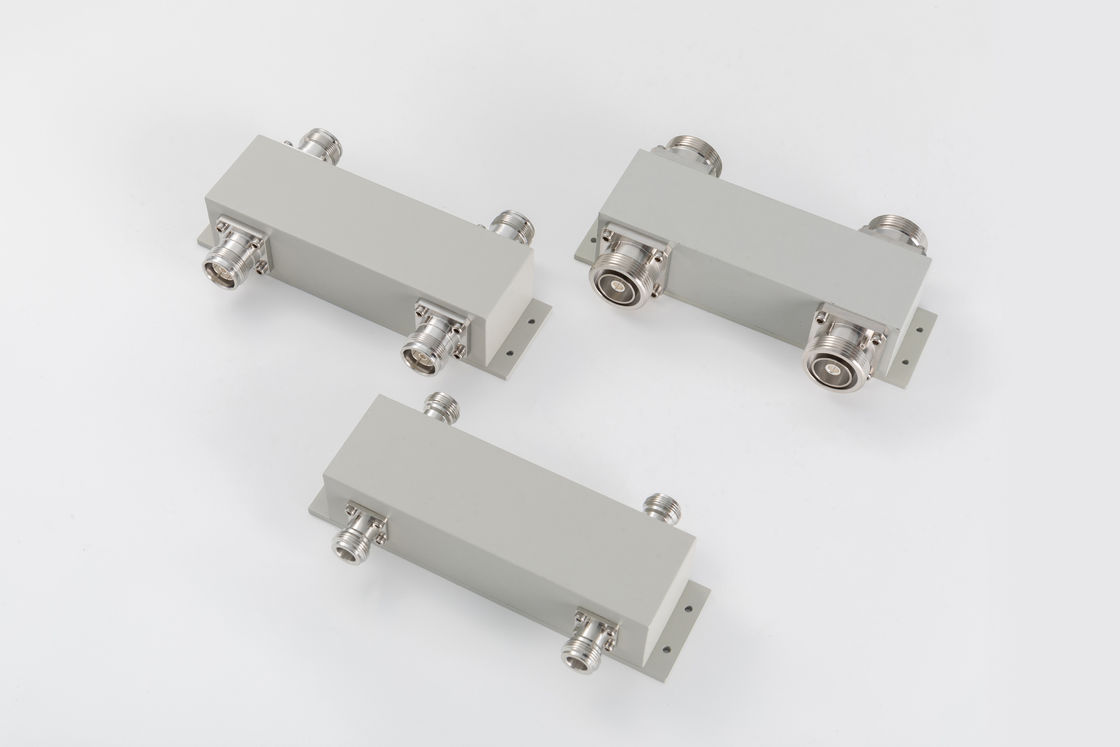

698-3800MHz 2in 2out 하이브리드 커플러 / 2: 2 결합기 PIM -150 / -160
| 부문 번호 | VN-HC2x2-0738-OX | ||
| 작동 주파수 (MHz) | 698-3800 | ||
| 저항 (오름) | 50 | ||
| VSWR | ≤1.25 | ||
| 연결 (dB) | 30.0±0.9 | ||
| 삽입 손실 (dB) | 3.7 | ||
| 격리 (dB) | ≥25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| 적용 | 실내 및 야외 | ||
| 보호 정도 | IP65 | ||
| 작동 온도 (°C) | -40 ~ + 80 | ||
| 인터페이스 | N 여성/4.3-10 여성/DIN 여성 | ||
| 처리력 (와트, 최대) | 500 ((N:300) | ||
| 피크 전력 (와트, 최대) | 1500 ((N:1200) | ||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 141 × 44 × 38 | 170 × 100 × 40 | 170 × 100 × 40 |
| 순중량 (g) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| 포장 크기 (mm,L × W × H) | 170 × 100 × 40 | 170 × 100 × 40 | 170 × 100 × 40 |
| 포장 카튼 크기 (mm,L × W × H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
하이브리드 커플러는 4포트 방향 커플러의 특수 사례로 3dB (평등한 전력 분할) 를 위해 설계되었습니다. 하이브리드는 90도 또는 정사각형 하이브리드,그리고 180도 하이브리드.
빈컴은 마이크로 스트립, 공기-다일렉트릭 및 얇은 필름, 웨브 가이드 등을 기반으로 한 하이브리드 커플러에 대한 다양한 디자인을 가지고 있습니다.
하이브리드 커플러는 1개의 종착 포트를 가진 3db 방향 커플러로 널리 사용되고 있으며 2인2 출력 및 2인1 출력 조합자로도 사용될 수 있습니다.
어떤 용도로, 하이브리드 커플러는 행렬로 결합될 수 있습니다. 예를 들어 4in 4out, 3in 3out 등이 있습니다.
Vinncom는 하이브리드 커플러에 많은 다른 주파수 범위를 공급하고 DAS 및 테스트 시스템에 널리 사용됩니다.
|
|
