제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: RoHS/ISO9000
모델 번호: VN-HC2x2-0727-Ox-XXX
지불과 운송 용어
동작 주파수 ( MHz ): |
698-2700 |
임피던스 (오옴): |
50 |
전압 정재파비: |
1.2 |
결합 (dB): |
3±0.8 |
삽입 손실 (DB (데시벨)): |
±3.6 |
차단 (dB): |
25 |
IM3 (dBc @ 2×43dBm): |
-150/-160 |
동작 주파수 ( MHz ): |
698-2700 |
임피던스 (오옴): |
50 |
전압 정재파비: |
1.2 |
결합 (dB): |
3±0.8 |
삽입 손실 (DB (데시벨)): |
±3.6 |
차단 (dB): |
25 |
IM3 (dBc @ 2×43dBm): |
-150/-160 |

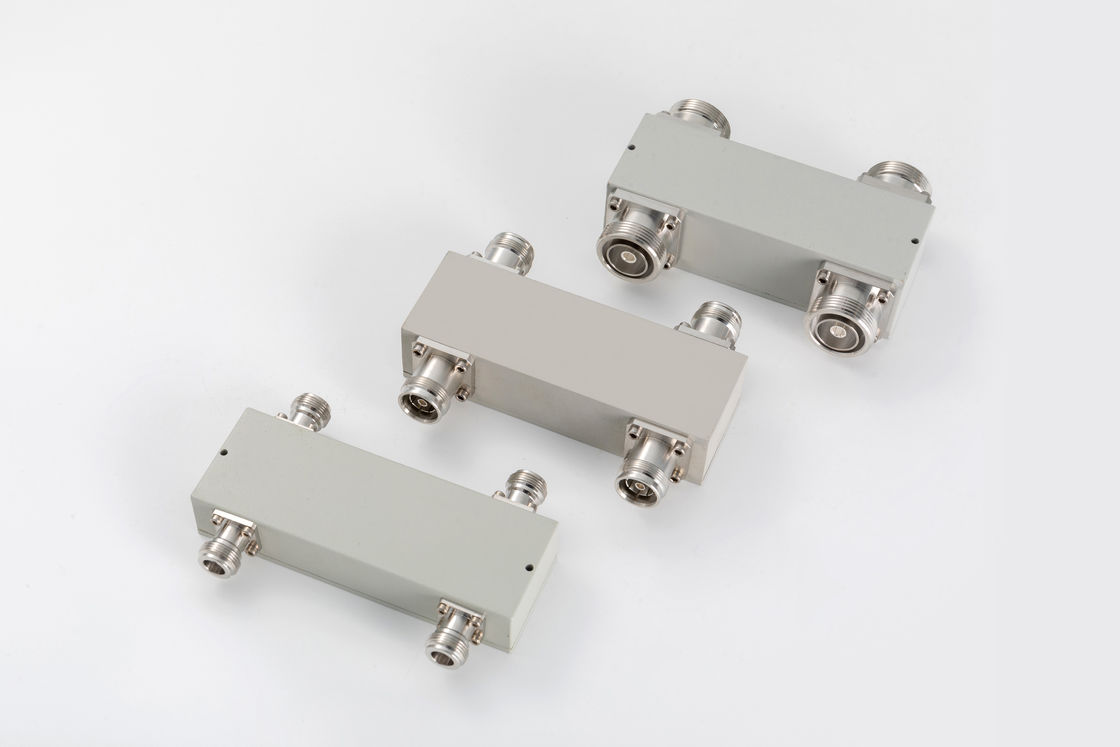

698-2700MHz 2in2out 하이브리드 커플러 PIM-150/-160
| 부문 번호 | VN-HC2x2-0727-Ox-XXX | ||
| 작동 주파수 (MHz) | 698-2700 | ||
| 저항 (오름) | 50 | ||
| VSWR | 1.2 | ||
| 연결 (dB) | 3±08 | ||
| 삽입 손실 (dB) | ±36 | ||
| 격리 (dB) | 25 | ||
| IM3 (dBc @ 2×43dBm) | -150/-160 | ||
| 적용 | 실내 및 야외 | ||
| 보호 정도 | IP65 | ||
| 작동 온도 (°C) | -40 ~ + 80 | ||
| 인터페이스 | N 여성/4.3-10 여성/DIN 여성 | ||
| 처리력 (와트, 최대) | 500 ((N:300) | ||
| 피크 전력 (와트, 최대) | .1500 ((N:1200) | ||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 127X44X25 | 127X44X31 | 127X44X38 |
| 순중량 (g) | 385± 20% | 565± 20% | 810± 20% |
| 포장 크기 (mm,L × W × H) | 165X87X35 | 170×100×40 | 170×100×40 |
| 포장 카튼 크기 (mm,L × W × H) | 460X350X195 | 520X360X110 | 520X360X110 |
3dB (평등) 전력 분할을 위해 설계된 우리의 포트 방향 결합기. 하이브리드는 두 가지 유형으로, 90도 또는 정사각형 하이브리드 및 180도 하이브리드로 제공됩니다.
빈컴은 마이크로 스트립, 공기-다일렉트릭 및 얇은 필름, 웨브 가이드 등을 기반으로 한 하이브리드 커플러에 대한 다양한 디자인을 가지고 있습니다.
하이브리드 커플러는 1개의 종착 포트를 가진 3db 방향 커플러로 널리 사용되고 있으며 2인2 출력 및 2인1 출력 조합자로도 사용될 수 있습니다.
어떤 용도로, 하이브리드 커플러는 행렬로 결합될 수 있습니다. 예를 들어 4in 4out, 3in 3out 등이 있습니다.
Vinncom는 하이브리드 커플러에 많은 다른 주파수 범위를 공급하고 DAS 및 테스트 시스템에 널리 사용됩니다.
