제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: RoHS/ISO9000
모델 번호: VN-HC2x2-0738-OXx
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
지불 조건: L/C, D/A, D/P, T/T
동작 주파수 ( MHz ): |
698-3800 |
임피던스 (오옴): |
50 |
전압 정재파비: |
≤1.25 |
IM3 (dBc @ 2×43dBm): |
-150 / -160 |
핸들링 파워 (와트, 최대): |
500 (엔 :300) |
피크 전력 (와트, 최대): |
1500년 (엔 :1200) |
동작 주파수 ( MHz ): |
698-3800 |
임피던스 (오옴): |
50 |
전압 정재파비: |
≤1.25 |
IM3 (dBc @ 2×43dBm): |
-150 / -160 |
핸들링 파워 (와트, 최대): |
500 (엔 :300) |
피크 전력 (와트, 최대): |
1500년 (엔 :1200) |

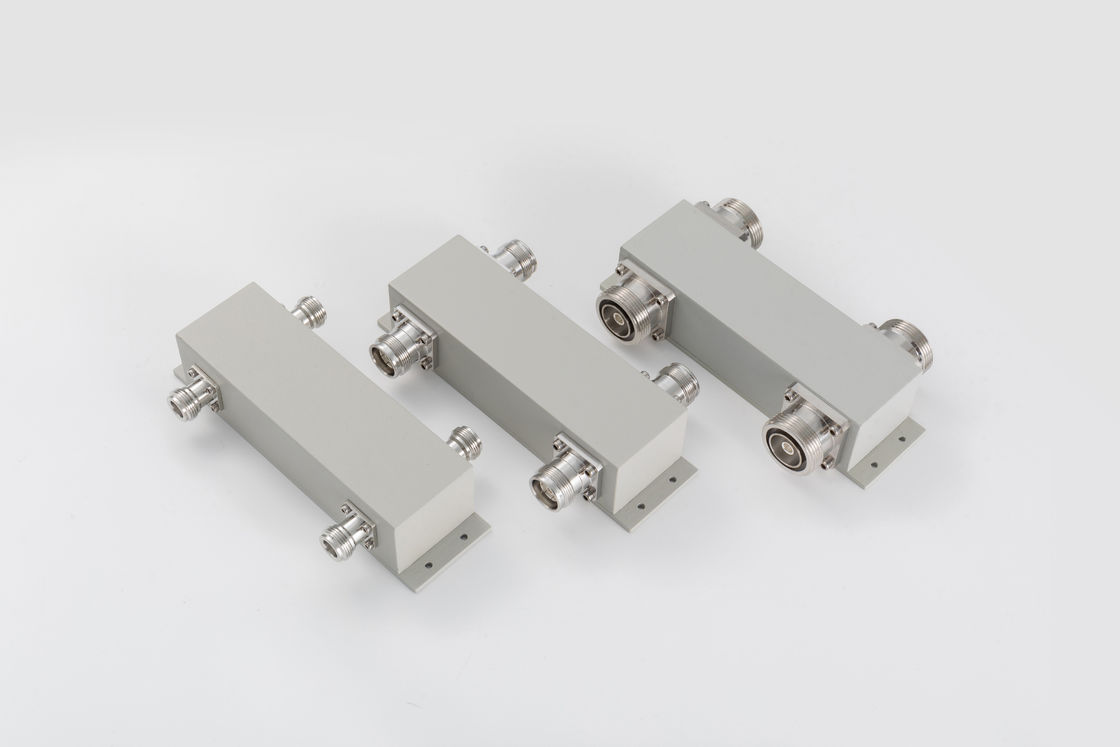

698-3800MHz 2in2out 4.3-10 F/NF/Din F 하이브리드 커플러
| 부문 번호 | VN-HC2x2-0738-OP | ||
| 작동 주파수 (MHz) | 698-3800 | ||
| 저항 (오름) | 50 | ||
| VSWR | ≤1.25 | ||
| 연결 (dB) | 30.0±0.9 | ||
| 삽입 손실 (dB) | 3.7 | ||
| 격리 (dB) | ≥25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| 적용 | 실내 및 야외 | ||
| 보호 정도 | IP65 | ||
| 작동 온도 (°C) | -40 ~ + 80 | ||
| 인터페이스 | N 여성 | 4.3-10 여성 | DIN 여성 |
| 처리력 (와트, 최대) | 500 ((N:300) | ||
| 피크 전력 (와트, 최대) | 1500 ((N:1200) | ||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 141 × 44 × 38 | ||
| 순중량 (g) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| 포장 크기 (mm,L × W × H) | 170 × 100 × 40 | ||
| 포장 카튼 크기 (mm,L × W × H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
| ROHS 준수 | 네 | ||
하이브리드 조합기는 RF 신호를 분할하고 결합하는 데 사용됩니다. PCB 전송 라인이나 다이 일렉트릭 3db 하이브리드 기반의 3 dB 하이브리드와 관련이 있습니다.그리고 가장 일반적으로 분산 안테나 시스템 (DAS) 에서 조합자로 사용됩니다..
