| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
7GHz WR-112 웨이브가이드 듀플렉서
A웨이브게이드 듀플렉서3포트 마이크로파 부품으로 송신기와 수신기 사이에 하나의 안테나를 공유할 수 있고, 동시에 둘 사이의 격리를 제공한다.
A웨이브게이드 듀플렉서일반적으로 2개의 밴드 패스 필터 (또는 1개의 밴드 패스 필터와 1개의 밴드 거부 필터) 를 공통의 접합체에 연결하여,웨이브게이드 매직 T또는 순환기 기반 아키텍처.
A웨이브게이드 듀플렉서전송 및 수신 신호를 주파수에 따라 분리합니다: 전송 채널은 송신 주파수 (Tx) 를 안테나로 전달합니다.수신 채널이 안테나에서 수신기 주파수 (Rx) 를 전달하는 동안.
A웨이브게이드 듀플렉서송신장과 수신장 사이의 고도의 고립을 제공하여 고전력 송신 신호가 민감한 수신기 전면에 손상을 입지 않도록합니다.
원통기 원통기웨이브게이드 듀플렉서이 장치는파동 유도 순환기두 개의 포트에 연결된 두 개의 대역 통과 필터와 함께 순환기는 안테나에 Tx 에너지를, 안테나에서 수신기에 Rx 에너지를 전달합니다.
필터 기반의웨이브게이드 듀플렉서(마법 T 또는 T-junction를 사용하여), Tx 및 Rx 신호는 주파수 선택 필터로 분리됩니다. Tx 필터는 Tx 대역만을 안테나로 전달합니다.그리고 Rx 필터는 안테나에서 Rx 대역만 통과합니다.
A웨이브게이드 듀플렉서전송 및 수신 주파수가 충분히 분리되어 있기 때문에 필터가 효과적으로 구분 할 수 있습니다.
A웨이브게이드 듀플렉서또한파도 가이드 부하또는 격리된 포트 (순환기를 사용하는 경우) 에서 매칭된 종결을 통해 누출되거나 반사된 에너지를 흡수합니다.
A웨이브게이드 듀플렉서안테나가 서로 간섭 없이 Tx와 Rx 경로로 동시에 연결되도록 보장합니다. 풀 듀플렉스 레이더 및 통신 시스템에 필수 기능입니다.
| 부문 번호 | VN-WGD-07-WR112 |
| 작동 주파수 (GHz) | 7 |
| 평면성 (dB) | ≤0.4dB ((작정 ±30MHz 스펜) |
| 그룹 지연 변동 (dB) | ≤10ns (random ±30MHz span) |
| 반환 손실 (dB) | ≥15dB |
| 거절 (MANT까지 낮다) |
≥70dB@f3-f4 ≥50dB@30MHz- ((f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| 거절 (MANT까지 높습니다) |
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥50dB@(f4+DS) -2f3 ≥30dB@2f3-26GHz |
| 인터페이스 | WR112 (BJ84) |

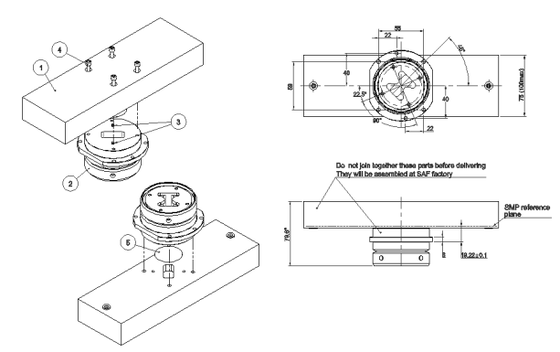

| 차원 (mm) | 아래와 같이 |
| 작동 습도 | 5~95% |
| 작동 온도 (°C) | -35 ~ + 65 |
| ROHS 준수 | 네 |
|
|
