제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: RoHS/ISO9000
모델 번호: VN400
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
배달 시간: 2-4weeks
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 일 당 50 PC
주파수 :: |
DC~26.5GHz |
컷오프 주파수 :: |
34GHz |
임피던스 :: |
50Ω |
전파 속도 :: |
70% |
실드효과 :: |
90dB 분. |
전압 내성 :: |
1500V DC |
주파수 :: |
DC~26.5GHz |
컷오프 주파수 :: |
34GHz |
임피던스 :: |
50Ω |
전파 속도 :: |
70% |
실드효과 :: |
90dB 분. |
전압 내성 :: |
1500V DC |

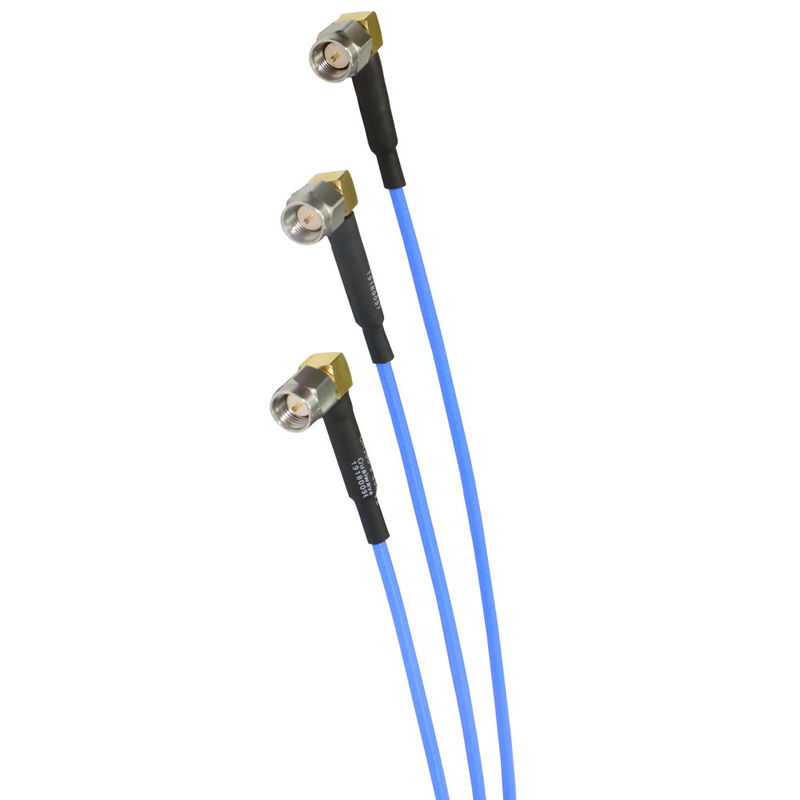

26.5G 고단계 안정성 유연 RF 케이블 및 조립
유연, 반강직 케이블의 대체
| 특징: | 응용 프로그램: |
| * 단계 안정성 | * 단계 배열 레이더 |
| * 낮은 PIM | * 장비 내 및 장비 사이의 상호 연결 |
전기
| 주파수: | DC ~ 26.5GHz |
| 차단 빈도: | 34GHz |
| 저항력: | 50Ω |
| 전파 속도: | 70% |
| 보호 효과: | 90dB 미니 |
| 전압 저항: | 1500V DC |
| - 아니 | 이름 | 크기 (mm) | 소재 |
| 1 | 내부 선도자 | 0.94 | 은으로 칠한 구리 |
| 2 | 다이렉트릭 | 3.00 | PTFE |
| 3 | 내부 방패 | 3.20 | 은장된 구리 테이프 |
| 4 | 외부 방패 | 3.55 | 은으로 칠한 구리 톱니 |
| 5 | 재킷 | 4.00 | FEP |
기계식
| 굽기 반지름 (설치): | 200.0mm |
| 굽기 반지름 (반복): | 400.0mm |
| 무게: | 49g/m |
| 주파수 (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| 약화*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| 평균 전력*2(W) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
환경
| 온도: | -55~+125°C |
커넥터 이름 지정 규칙:
3 - 3.5mm (26.5GHz, VSWR 1.3)
P - SMP (26.5GHz, VSWR 1.3)
A - SSMA (26.5GHz, VSWR 1.3)
S - SMA (26.5GHz, VSWR 1.3)
N - N (18GHz, VSWR 1.25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1.3)
B - BNC (4GHz, VSWR 1.4)
D - SMB (4GHz, VSWR 1.25)
여성 커넥터 - 커넥터 이름 뒤에 F를 추가합니다.
오른쪽 각 - 커넥터 이름 뒤에 R R 를 추가합니다 (VSWR 증가 0.1)
