제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: RoHS/ISO9000
모델 번호: VN67
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
배달 시간: 2-4weeks
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 일 당 50 PC
빈도: |
DC~67GHz |
임페던스: |
50Ω |
전파 속도: |
81% |
실드효과: |
90dB 분. |
내전압: |
500V DC |
단계 Stability*: |
±7' |
진폭 안정성: |
±0.05dB |
빈도: |
DC~67GHz |
임페던스: |
50Ω |
전파 속도: |
81% |
실드효과: |
90dB 분. |
내전압: |
500V DC |
단계 Stability*: |
±7' |
진폭 안정성: |
±0.05dB |

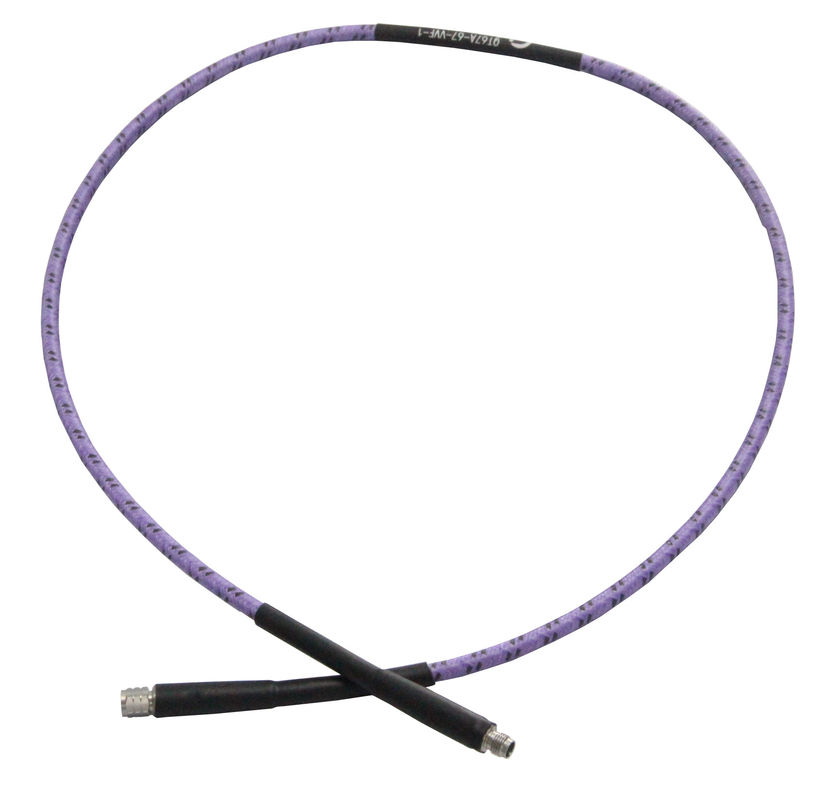

67G 고 내구성 성능 테스트 케이블 집합
단계 및 손실 안정, 긴 플렉스 수명
| 특징: | 응용 프로그램: |
| *낮은 삽입 손실 | * 실험실 검사 |
| * 높은 단계 안정성 | * 항공기 |
| * 높은 힘 | * 단계 배열 레이더 |
| * 높은 내구성 | * 위성 통신 |
전기
| 주파수: | DC~67GHz |
| 저항력: | 50Ω |
| 전파 속도: | 81% |
| 보호 효과: | 90dB 미니 |
| 전압 저항: | 500V DC |
| 단계 안정성*1: | ±7° |
| 진폭 안정성*1: | ±0.05dB |
[1] 반지름 50mm, 360° 구부러짐
기계식
|
무장 구부리 반지름 (설치/중복): |
12mm/24mm 미니 |
|
갑옷 구부름 반지름 (설치/중복): |
30mm/60mm 미니 |
| 굽기 수명 주기는: | 100,000 |
| 짝짓기 생활 순환*2: | 5,000 |
[2] 커넥터 1.85mm, 2.4mm, 2.92mm, 3.5mm, SMA만 사용한다.
환경
| 온도: | -55~+125°C |
약화 및 전력 처리
| 주파수 (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| 약화*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| 평균 전력*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0환경: +25°C (77°F); 원료 케이블
[4] VSWR:1.0환경: +40°C (104°F); 해수면
건설
| - 아니 | 이름 | 크기 (mm) | 소재 |
| 1 | 내부 선도자 | 0.50 | 은으로 칠한 구리 |
| 2 | 다이렉트릭 | 1.38 | 낮은 밀도의 PTFE |
| 3 | 내부 방패 | 1.54 | 은장된 구리 테이프 |
| 4 | 중간층 | 1.82 | 낮은 밀도의 PTFE |
| 5 | 외부 방패 | 2.17 | 은으로 칠한 구리 톱니 |
| 6 | 재킷 | 2.40 | FEP |
| 7~9 | 갑옷 (선택) | 5.50 | 합성 |
| 10 | 6.00 | PTFE |
커넥터 이름 지정 규칙:
V - 1.85mm (67GHz, VSWR 1.5)
G - 미니-SMP (GPPO와 SSMP, 65GHz, VSWR 1.8) 와 일치)
2 - 2.4mm (50GHz, VSWR 1.4)
K - 2.92mm (40GHz, VSWR 1.35)
A - SSMA (40GHz, VSWR 1.35)
P - SMP (40GHz, VSWR 1.35)
3 - 3.5mm (33GHz, VSWR 1.35)
S - SMA (26.5GHz, VSWR 1.3)
여성 커넥터 - 커넥터 이름 뒤에 F를 추가합니다.
오른쪽 각 - 커넥터 이름 뒤에 R R 를 추가합니다 (VSWR 증가 0.1)
주문 하는 방법
VN67W-X-Y-Z
VN:Vinncom
W: 갑옷: P, 갑옷 없이: 빈
X: GHz의 주파수
Y: 커넥터 유형
Z: 길이 미터
예를 들어:
검증용 케이블 VN67을 주문하면1.85mm 남성에서 1.85mm 여성, 0.5 미터, VN67P-60-VVF-0를 지정하십시오.5.
QT67 짝짓기 커넥터
|
VN-QCV-MG-T67-3 |
|
VN-QCV-FG-T67-2 |
|
QT67P 짝짓기 커넥터
|
VN-QCV-MG-T67P-4 |
|
VN-QCV-FG-T67P-2 |
|
