| MOQ: | 5 PC |
| 가격: | negotiable |
| Delivery period: | 2-4weeks |
| payment method: | 전신환, 웨스턴 유니온 |
| Supply Capacity: | 일 당 50 PC |

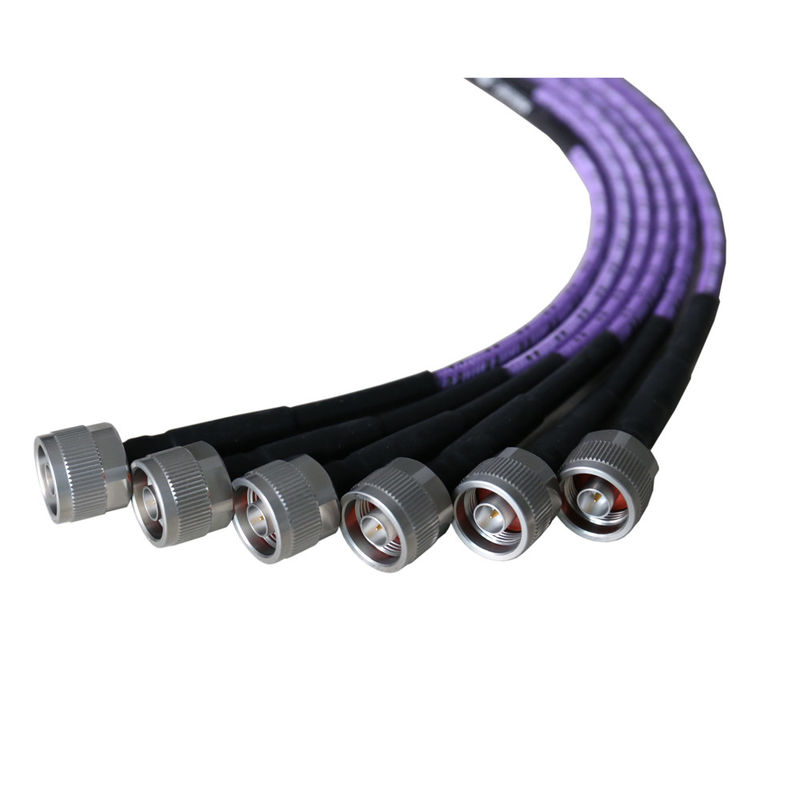

VN280 40G 고단계 안정성 유연성 반강도 케이블로 대체
유연, 반강직 케이블의 대체
| 특징: | 응용 프로그램: |
| * 단계 안정성 | * 단계 배열 레이더 |
| * 낮은 PIM | * 장비 내 및 장비 사이의 상호 연결 |
전기
| 주파수: | DC~40GHz |
| 차단 빈도: | 62GHz |
| 저항력: | 50Ω |
| 전파 속도: | 70% |
| 보호 효과: | 90dB 미니 |
| 전압 저항: | 500V DC |
| - 아니 | 이름 | 크기 (mm) | 소재 |
| 1 | 내부 선도자 | 0.53 | 은으로 칠한 구리 |
| 2 | 다이렉트릭 | 1.63 | PTFE |
| 3 | 내부 방패 | 1.83 | 은장된 구리 테이프 |
| 4 | 외부 방패 | 2.18 | 은으로 칠한 구리 톱니 |
| 5 | 재킷 | 2.65 | FEP |
기계식
| 굽기 반지름 (설치): | 130.0mm |
| 굽기 반지름 (반복): | 260.0mm |
| 무게: | 22g/m |
약화 및 전력 처리
| 주파수 (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| 약화*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| 평균 전력*2(W) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
환경
| 온도: | -55~+125°C |
커넥터 이름 지정 규칙:
2 - 2.4mm (40GHz, VSWR 1.35)
K - 2.92mm (40GHz, VSWR 1.35)
P - SMP (26.5GHz, VSWR 1.3)
A - SSMA (26.5GHz, VSWR 1.3)
S - SMA (26.5GHz, VSWR 1.3)
G - 미니-SMP (GPPO와 SSMP, 18GHz, VSWR 1.3) 와 일치합니다.
N - N (18GHz, VSWR 1.25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1.3)
B - BNC (4GHz, VSWR 1.4)
D - SMB (4GHz, VSWR 1.25)
여성 커넥터 - 커넥터 이름 뒤에 F를 추가합니다.
오른쪽 각 - 커넥터 이름 뒤에 R R 를 추가합니다 (VSWR 증가 0.1)
|
|
