| MOQ: | 5 PC |
| 가격: | negotiable |
| Delivery period: | 2-4weeks |
| payment method: | 전신환, 웨스턴 유니온 |
| Supply Capacity: | 일 당 50 PC |

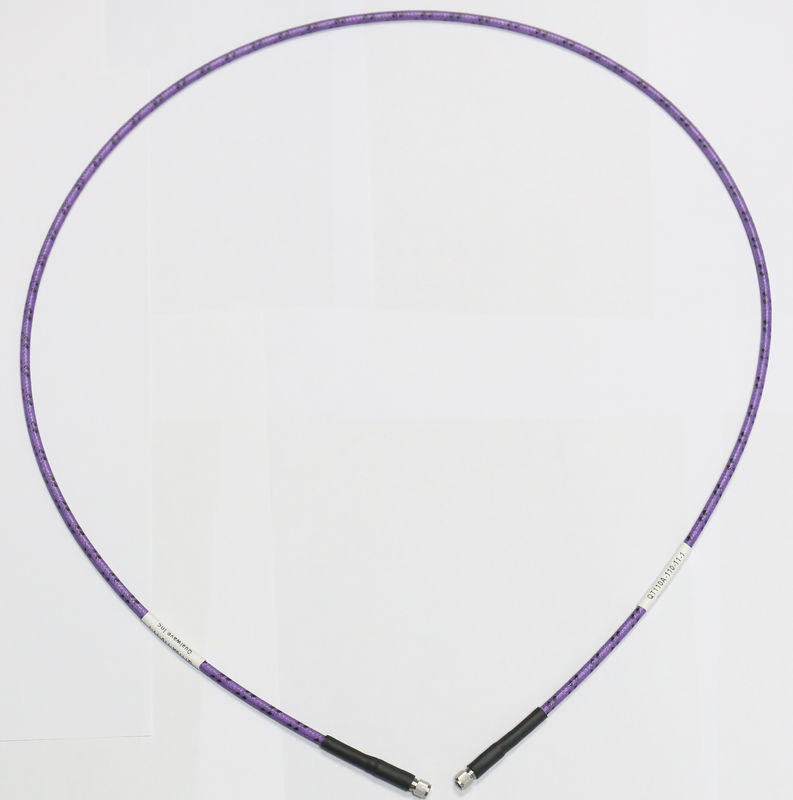

110G 낮은 삽입 손실 높은 단계 안정성 테스트 케이블 집합
VN110
단계 및 손실 안정, 긴 플렉스 수명
| 특징: | 응용 프로그램: |
| * 낮은 삽입 손실 | * 실험실 검사 |
| * 높은 단계 안정성 | * 항공기 |
| * 높은 힘 | * 단계 배열 레이더 |
| * 높은 내구성 | * 위성 통신 |
전기
| 주파수: | DC~110GHz |
| 저항력: | 50Ω |
| 전파 속도: | 80% |
| 보호 효과: | 90dB 미니 |
| 전압 저항: | 400V DC |
기계식
|
무장 구부리 반지름 (설치/중복): |
10mm/20mm 미니 |
|
갑옷 구부름 반지름 (설치/중복): |
30mm/50mm 미니 |
| 굽기 수명 주기는: | 50,000 |
환경
| 온도: | -55~+125°C |
건설
| - 아니 | 이름 | 크기 (mm) | 소재 |
| 1 | 내부 선도자 | 0.31 | 은으로 칠한 구리 |
| 2 | 다이렉트릭 | 0.88 | 낮은 밀도의 PTFE |
| 3 | 내부 방패 | 1 | 은장된 구리 테이프 |
| 4 | 중간층 | 1.2 | 낮은 밀도의 PTFE |
| 5 | 외부 방패 | 1.45 | 은으로 칠한 구리 톱니 |
| 6 | 재킷 | 1.85 | FEP |
| 7~9 | 갑옷 (선택) | 2.7 | 합성 |
| 10 | 3.84 | PTFE |
약화 및 전력 처리
| 주파수 (GHz) | 26.5 | 40 | 50 | 67 | 71 | 77 | 79 | 81 | 86 | 92 | 96 | 110 |
| 약화*1(dB/100m) | 612 | 760 | 857 | 1003 | 1035 | 1081 | 1096 | 1111 | 1148 | 1191 | 1220 | 1314 |
| 평균 전력*2(W) | 19 | 15 | 13 | 11 | 11 | 10 | 10 | 10 | 10 | 9 | 9 | 8 |
[1] VSWR:1.0환경: +25°C (77°F); 원료 케이블
[2] VSWR:1.0환경: +40°C (104°F); 해수면
|
|
