| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
75-110GHz WR-10 웨이브가이드 로드
시스템 손상 위험 감소
사용되지 않는 파도 유도 포트의 신뢰할 수 있는 종료
광대역 운영
항구 종료:
플랜지 입력을 연결파도 가이드 부하사용되지 않은 파도 유도 포트, 순환 포트 또는 방향 결합 포트로 직접 연결합니다. 플랜지 유형 (예: UG, CPR, 커버, 스코크) 이 시스템에 일치하는지 확인하십시오.
전력 처리 고려:
a를 선택하세요파도 가이드 부하최대 예상 전력을 초과하는 평균 정산력. 펄스 시스템에서는 최고 전력 능력을 확인합니다.
냉각 요구 사항:
저전력파도 가이드 부하→ 자연적인 공기 냉각
중량 전력 → 강제 공기 냉각 (예: 내장 팬)
고전력 → 물 냉각파도 가이드 부하순환 중인 이온화 된 물과 함께
설치 방향:
일부 고전력파도 가이드 부하항상 그 특정의 데이터 시트를 따르십시오.파도 가이드 부하.
확인:
설치 후 네트워크 분석기를 사용하여파도 가이드 부하회귀 손실이 30 dB (VSWR < 1.15) 보다 낫습니다.
| 부문 번호 | VN-WGLD-75110-WR10 |
| 작동 주파수 (GHz) | 75-110 |
| 저항 (오름) | 50 |
| VSWR | ≤1.15 |
| 작동 온도 (°C) | -40 ~ + 80 |
| 인터페이스 | WR10 ((BJ900) |

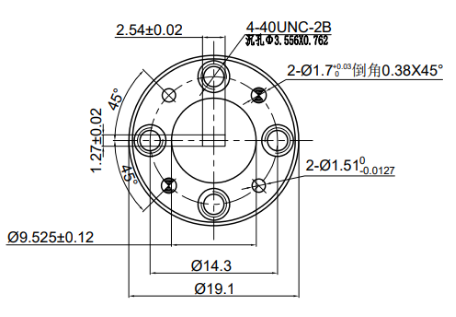

| 차원 (mm) | 아래와 같이 |
| 운용력 | 0.5 (와트, 최대) |
| ROHS 준수 | 네 |
|
|
| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
75-110GHz WR-10 웨이브가이드 로드
시스템 손상 위험 감소
사용되지 않는 파도 유도 포트의 신뢰할 수 있는 종료
광대역 운영
항구 종료:
플랜지 입력을 연결파도 가이드 부하사용되지 않은 파도 유도 포트, 순환 포트 또는 방향 결합 포트로 직접 연결합니다. 플랜지 유형 (예: UG, CPR, 커버, 스코크) 이 시스템에 일치하는지 확인하십시오.
전력 처리 고려:
a를 선택하세요파도 가이드 부하최대 예상 전력을 초과하는 평균 정산력. 펄스 시스템에서는 최고 전력 능력을 확인합니다.
냉각 요구 사항:
저전력파도 가이드 부하→ 자연적인 공기 냉각
중량 전력 → 강제 공기 냉각 (예: 내장 팬)
고전력 → 물 냉각파도 가이드 부하순환 중인 이온화 된 물과 함께
설치 방향:
일부 고전력파도 가이드 부하항상 그 특정의 데이터 시트를 따르십시오.파도 가이드 부하.
확인:
설치 후 네트워크 분석기를 사용하여파도 가이드 부하회귀 손실이 30 dB (VSWR < 1.15) 보다 낫습니다.
| 부문 번호 | VN-WGLD-75110-WR10 |
| 작동 주파수 (GHz) | 75-110 |
| 저항 (오름) | 50 |
| VSWR | ≤1.15 |
| 작동 온도 (°C) | -40 ~ + 80 |
| 인터페이스 | WR10 ((BJ900) |
| 차원 (mm) | 아래와 같이 |
| 운용력 | 0.5 (와트, 최대) |
| ROHS 준수 | 네 |
