| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
145-220GHz WR-5 도파관 부하
에이도파관 부하도파관 전송 시스템에 사용되는 수동형 비방사 종단 장치입니다. 주요 전기적 특성은 소스에 정합된 임피던스(일반적으로 50ohm 상당 또는 도파관의 특성 임피던스)를 제공하여 최소한의 반사로 입사 마이크로파 에너지를 흡수하는 것입니다.
마이크로파 에너지 흡수:
에이도파관 부하전자기파 에너지를 열로 변환하여 정재파를 방지합니다. 모든 고전력 시스템에는 다음이 필요합니다.도파관 부하사용하지 않는 포트를 종료합니다.
전압 정재파비(VSWR) 감소:
거의 모든 입사 전력을 흡수함으로써도파관 부하낮은 VSWR(일반적으로 <1.05)을 유지하여 신호 소스 안정성과 측정 정확도를 보장합니다.
민감한 구성 요소 보호:
송신기 테스트 또는 증폭기 튜닝 중에도파관 부하더미 안테나 역할을 합니다. 없이도파관 부하, 반사된 전력은 마그네트론이나 고체 증폭기와 같은 값비싼 장치를 파괴할 수 있습니다.
| 부품 번호 | VN-WGLD-145220-WR5 |
| 작동 주파수(GHz) | 145-220 |
| 임피던스(옴) | 50 |
| VSWR | ≤1.25 |
| 작동온도( ℃ ) | -40 ~ + 80 |
| 인터페이스 | WR5(BJ1800) |

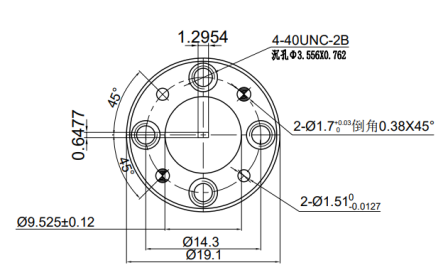

| 치수(mm) | 아래와 같이 |
| 핸들링 파워 | 0.3(와트, 최대) |
| ROHS 준수 | 예 |
|
|
| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
145-220GHz WR-5 도파관 부하
에이도파관 부하도파관 전송 시스템에 사용되는 수동형 비방사 종단 장치입니다. 주요 전기적 특성은 소스에 정합된 임피던스(일반적으로 50ohm 상당 또는 도파관의 특성 임피던스)를 제공하여 최소한의 반사로 입사 마이크로파 에너지를 흡수하는 것입니다.
마이크로파 에너지 흡수:
에이도파관 부하전자기파 에너지를 열로 변환하여 정재파를 방지합니다. 모든 고전력 시스템에는 다음이 필요합니다.도파관 부하사용하지 않는 포트를 종료합니다.
전압 정재파비(VSWR) 감소:
거의 모든 입사 전력을 흡수함으로써도파관 부하낮은 VSWR(일반적으로 <1.05)을 유지하여 신호 소스 안정성과 측정 정확도를 보장합니다.
민감한 구성 요소 보호:
송신기 테스트 또는 증폭기 튜닝 중에도파관 부하더미 안테나 역할을 합니다. 없이도파관 부하, 반사된 전력은 마그네트론이나 고체 증폭기와 같은 값비싼 장치를 파괴할 수 있습니다.
| 부품 번호 | VN-WGLD-145220-WR5 |
| 작동 주파수(GHz) | 145-220 |
| 임피던스(옴) | 50 |
| VSWR | ≤1.25 |
| 작동온도( ℃ ) | -40 ~ + 80 |
| 인터페이스 | WR5(BJ1800) |
| 치수(mm) | 아래와 같이 |
| 핸들링 파워 | 0.3(와트, 최대) |
| ROHS 준수 | 예 |
