| MOQ: | 5 PC |
| 가격: | negotiable |
| payment method: | 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건) |

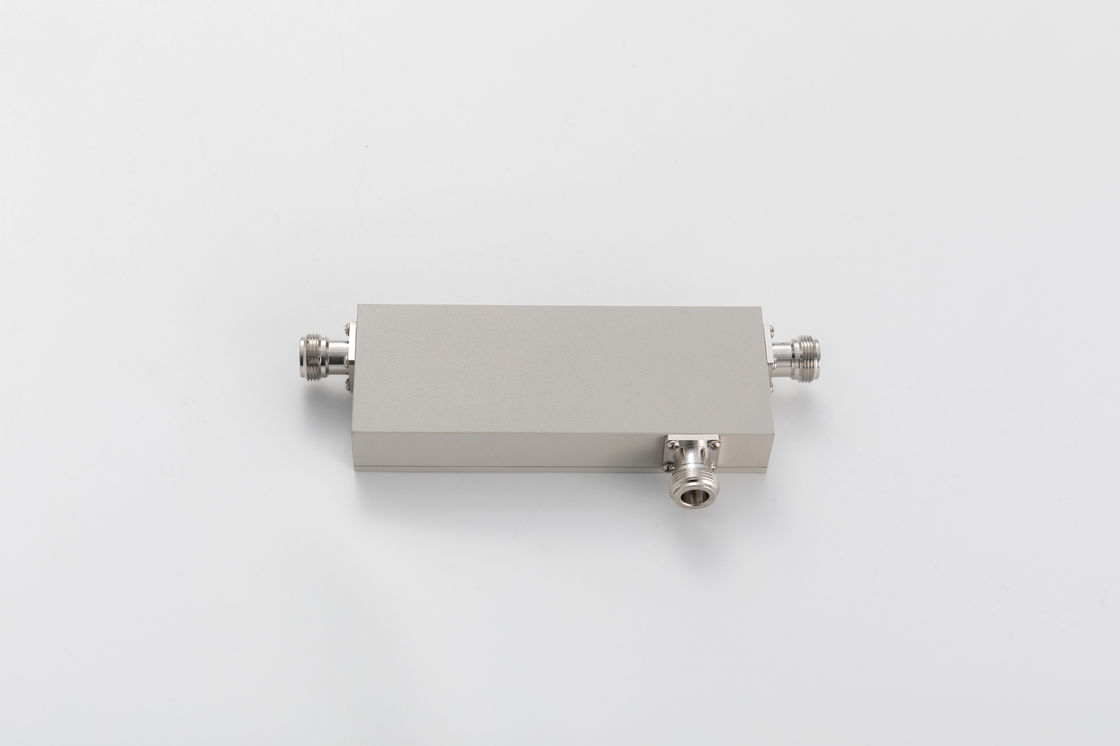

550~6000MHz N 여성 방향 결합기
| 부문 번호 | VN-DC-05560-ON | ||||||||||||
| 작동 주파수 (MHz) | 550-6000 | ||||||||||||
| 저항 (오름) | 50 | ||||||||||||
| VSWR | ≤1.35 | ||||||||||||
| 연결 (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15±1.6 | 20 ± 18 | ||||||
| 삽입 손실 (dB) | ≤ 25 | ≤1.8 | ≤1.5 | ≤1.2 | ≤1.1 | ≤0.4 | ≤ 22 | ||||||
| 격리 (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 | ||||||
| IM3 (dBc @ 2×43dBm) | -150/-155/-161/-165 | ||||||||||||
| 적용 | 실내/외부 | ||||||||||||
| 보호 정도 | IP65 | ||||||||||||
| 작동 온도 (°C) | -40 ~ + 80 | ||||||||||||
| 인터페이스 | N 여성 | ||||||||||||
| 처리력 (와트, 최대) | 300 | ||||||||||||
| 피크 전력 (와트, 최대) | 1200 | ||||||||||||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 127X40X31 | ||||||||||||
| 순중량(g) | 450± 5% | ||||||||||||
| 포장 크기 (mm,L × W × H) | 190 × 80 × 45 | ||||||||||||
| 포장 카튼 크기 (mm,L × W × H) | 430 × 400 × 105 | ||||||||||||
| ROHS 준수 | 네 | ||||||||||||
방향 결합기는 주로 전파 기술 분야에서 사용되는 수동 장치입니다.그들은 전송 선의 정해진 양의 전자기 전력을 포트로 연결하여 신호를 다른 라디오 시스템이나 다음 라디오 장비에 사용할 수 있습니다.방향 결합기의 필수적인 특징은 한 방향으로 흐르는 전력을 결합시키는 것입니다. 출력 포트에 들어가는 전력은 격리된 포트에 연결되지만 결합 된 포트에 연결되지 않습니다.두 개의 포트 사이에 전력을 동등하게 분산하도록 설계된 방향 결합기는 하이브리드 결합기라고 불립니다.예를 들어, 3dB 하이브리드 커플러
|
|
