| MOQ: | 5 PC |
| 가격: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |

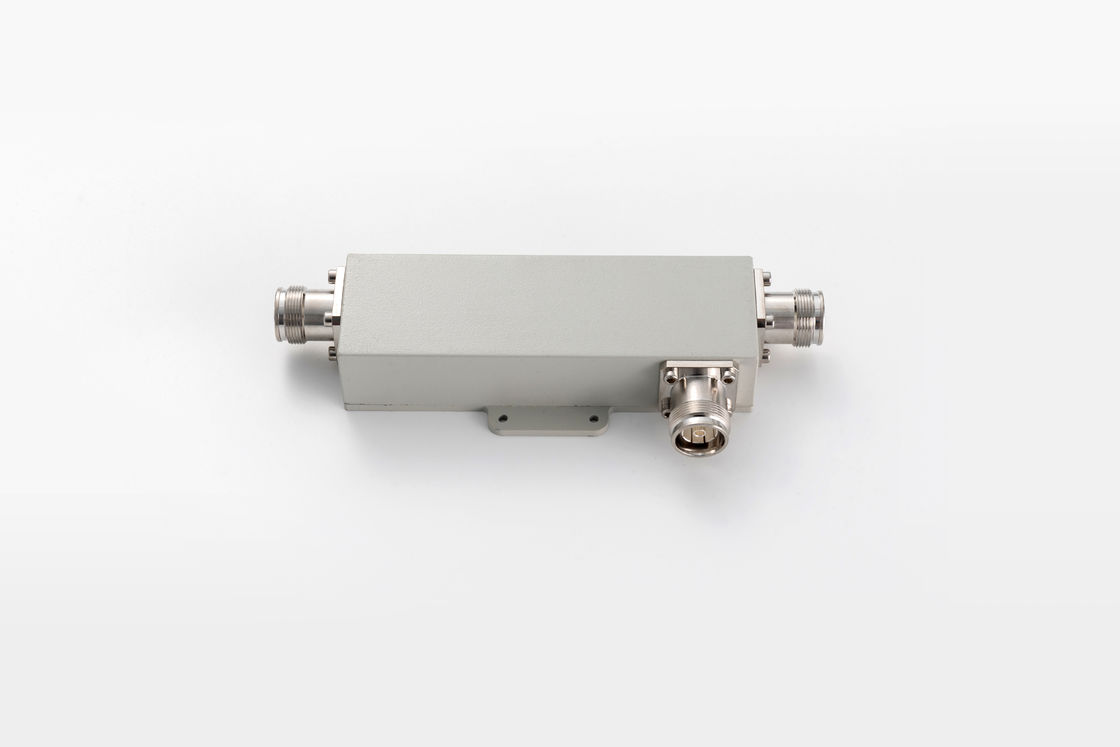

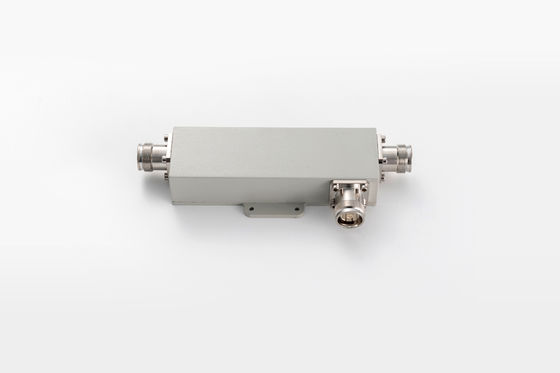

698-3800MHz 4.3-10 여성 방향 결합기
| 부문 번호 | VN-DC-0738-OP | ||||||
| 작동 주파수 (MHz) | 698-3800 | ||||||
| 저항 (오름) | 50 | ||||||
| VSWR | ≤1.25 | ||||||
| 연결 (dB) | ± 0.8 | ± 0.8 | ± 0.9 | ± 10 | ± 10 | ± 12 | ± 15 |
| 삽입 손실 (dB) | ≤ 205 | ≤1.65 | ≤1.45 | ≤0.8 | ≤0.5 | ≤0.22 | ≤0.2 |
| 격리 (dB) | ≥23 | ≥24 | ≥25 | ≥28 | ≥33 | ≥38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | -150 / -155 / -160/-165 | ||||||
| 적용 | 실내 및 야외 | ||||||
| 보호 정도 | IP65 | ||||||
| 작동 온도 (°C) | -40 ~ + 80 | ||||||
| 인터페이스 | 4.3-10 여성 | ||||||
| 처리력 (와트, 최대) | 500 | ||||||
| 피크 전력 (와트, 최대) | 1500 | ||||||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 136 × 44 × 30 | ||||||
| 순중량(g) | 535 ± 20 | ||||||
| 포장 크기 (mm,L × W × H) | 190 × 80 × 45 | ||||||
| 포장 카튼 크기 (mm,L × W × H) | 430 × 400 × 105 | ||||||
| ROHS 준수 | 네 | ||||||
방향 결합기는 주로 전파 기술 분야에서 사용되는 수동 장치입니다.그들은 전송 선의 정해진 양의 전자기 전력을 포트로 연결하여 신호를 다른 라디오 시스템이나 다음 라디오 장비에 사용할 수 있습니다.방향 결합기의 필수적인 특징은 한 방향으로 흐르는 전력을 결합시키는 것입니다. 출력 포트에 들어가는 전력은 격리된 포트에 연결되지만 결합 된 포트에 연결되지 않습니다.두 개의 포트 사이에 전력을 동등하게 분산하도록 설계된 방향 결합기는 하이브리드 결합기라고 불립니다.예를 들어, 3dB 하이브리드 커플러
Vinncom 방향 결합기는 마이크로 스트립라인, 공기-다일렉트릭, 얇은 필름, 웨브 가이드 등과 같은 다른 디자인을 기반으로합니다.
방향 결합기는 많은 응용 분야가 있습니다. 여기에는 측정 또는 모니터링, 피드백, 안테나로 및 안테나에서 피드를 결합하는 신호 샘플 제공,케이블 TV와 같은 케이블 및/또는 분산 안테나 시스템을 위한 신호 탭 제공,전화 신호 커버 및 통신 시스템에서 전송 및 수신 신호를 분리합니다.
|
|
