| MOQ: | 5 PC |
| 가격: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |

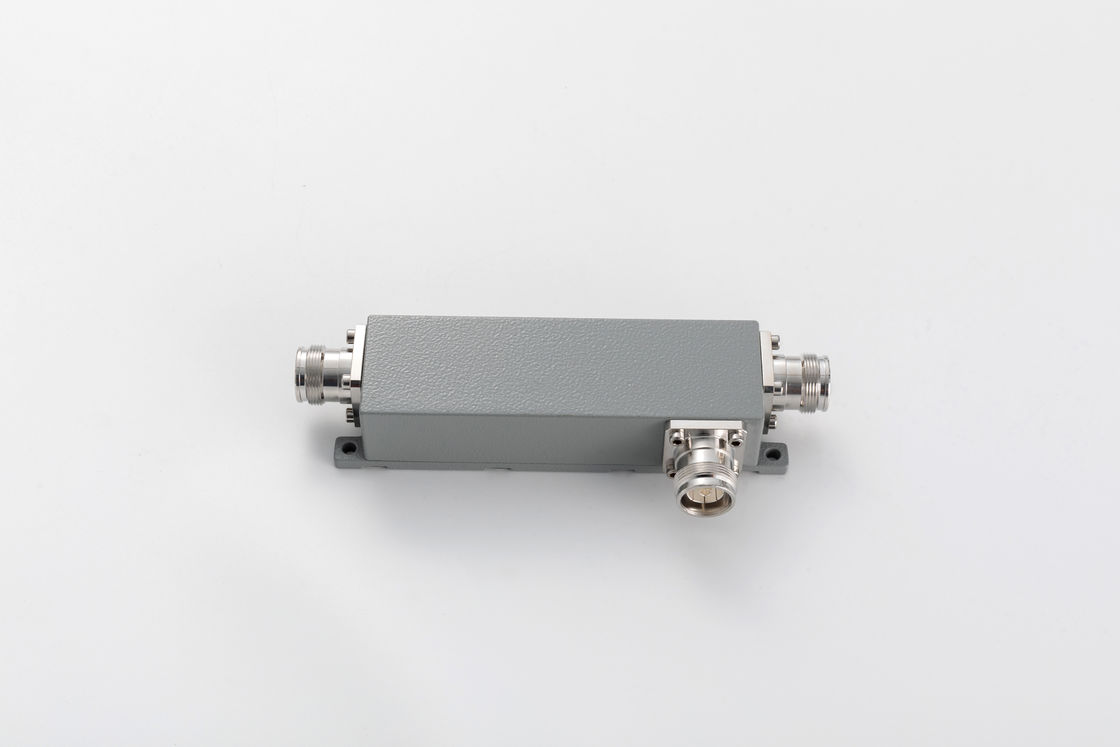

550-6000MHz 4.3-10 여성 방향 결합기
| 부문 번호 | VN-DC-05560-OPx | ||||||
| 작동 주파수 (MHz) | 550-6000 | ||||||
| 저항 (오름) | 50 | ||||||
| VSWR | ≤1.35 | ||||||
| 연결 (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15 ± 16 | 20 ± 16 |
| 삽입 손실 (dB) | ≤ 25 | ≤1.8 | ≤1.5 | ≤1.2 | ≤1.1 | ≤0.4 | ≤0.22 |
| 격리 (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 |
| IM3 (dBc @ 2×43dBm) | -150/-155/-161/-165 | ||||||
| 적용 | 실내/외부 | ||||||
| 보호 정도 | IP65 | ||||||
| 작동 온도 (°C) | -40 ~ + 80 | ||||||
| 인터페이스 | 4.3-10 여성 | ||||||
| 처리력 (와트, 최대) | 500 | ||||||
| 피크 전력 (와트, 최대) | 1500 | ||||||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 127X40X31 | ||||||
| 순중량(g) | 550± 5% | ||||||
| 포장 크기 (mm,L × W × H) | 190 × 80 × 45 | ||||||
| 포장 카튼 크기 (mm,L × W × H) | 430 × 400 × 105 | ||||||
방향 결합기는 주로 전파 기술 분야에서 사용되는 수동 장치입니다.그들은 전송 선의 정해진 양의 전자기 전력을 포트로 연결하여 신호를 다른 라디오 시스템이나 다음 라디오 장비에 사용할 수 있습니다.방향 결합기의 필수적인 특징은 한 방향으로 흐르는 전력을 결합시키는 것입니다. 출력 포트에 들어가는 전력은 격리된 포트에 연결되지만 결합 된 포트에 연결되지 않습니다.두 개의 포트 사이에 전력을 동등하게 분산하도록 설계된 방향 결합기는 하이브리드 결합기라고 불립니다.예를 들어, 3dB 하이브리드 커플러
Vinncom 방향 결합기는 마이크로 스트립라인과 같은 다른 디자인에 기반합니다.,공기 절연기,얇은 필름,파도 안내기 등
방향 결합기는 많은 응용 분야가 있습니다. 여기에는 측정 또는 모니터링, 피드백, 안테나로 및 안테나에서 피드를 결합하는 신호 샘플 제공,케이블 TV와 같은 케이블 및/또는 분산 안테나 시스템을 위한 신호 탭 제공,통신 시스템에서 이동 신호를 커버하고 전송 및 수신 신호를 분리합니다.
|
|
