제품 상세정보
원래 장소: 헤페이, 중국
브랜드 이름: Vinncom
인증: ISO9000/RoHS
모델 번호: VN-DC-0738-INx
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
포장 세부 사항: 박스 / 기포팩 / 통
배달 시간: 당신의 양에 의존합니다
지불 조건: 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건)
공급 능력: 일 당 800 PC
색상: |
검거나 회색빛입니다 |
IM3: |
사용자 정의 |
커넥터: |
N 여성 |
재료 : 공동: |
실버-플이티드 알루미늄 |
빈도: |
700-4000MHz |
임페던스: |
50Ω |
색상: |
검거나 회색빛입니다 |
IM3: |
사용자 정의 |
커넥터: |
N 여성 |
재료 : 공동: |
실버-플이티드 알루미늄 |
빈도: |
700-4000MHz |
임페던스: |
50Ω |

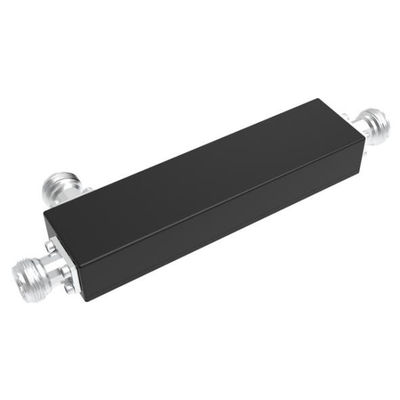

700~3800MHzN 여성방향 결합기
●낮은 삽입 손실
● 높은 전력 전달
● 낮은 PIM 낮은 VSWR
| 부문 번호 | VN-DC-0740-INX | |||||||
| 작동 주파수 (GHz) | 700-4000 | |||||||
| 저항 (오름) | 50 | |||||||
| VSWR | ≤1.25 | |||||||
| 연결 (dB)@x | 5 | 6 | 7 | 10 | 12 | 15 | 20 | 30 |
| 용인성 | ± 0.8 | ± 0.8 | ± 0.9 | ± 10 | ± 10 | ± 10 | ± 12 | ± 15 |
| 삽입 손실 (dB) | ≤ 205 | ≤1.60 | ≤1.40 | ≤0.96 | ≤0.96 | ≤0.5 | ≤0.22 | ≤0.2 |
| 격리 (dB) | ≥23 | ≥24 | ≥25 | ≥28 | ≥28 | ≥33 | ≥38 | ≥45 |
| IM3(dBc @ 2×43dBm) | -150 | |||||||
| 적용 | 실내 | |||||||
| 작동 온도(°C) | -40 ~ + 80 | |||||||
| 인터페이스 | N 여성 | |||||||
| 처리력 (와트, 최대) | 300 | |||||||
| 피크 전력 (와트, 최대) | 1200 | |||||||
| 크기 (mm) ((L × W × H, 커넥터 제외) | 110 × 36 × 18 | |||||||
| 순중량 (g) | 155 ± 20 | |||||||
| 포장 크기 (mm,L × W × H) | 180 × 75 × 30 | |||||||
| 포장 카튼 크기(mm,L×W×H) | 430×380×170 | |||||||
| ROHS 준수 | 네 | |||||||
이것은 우리의 기본 테스트 도구입니다. 다음 테스트 기록입니다.
