제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: ISO 9000 ROHS
모델 번호: VN-DC-03427-OPx-xxx
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
지불 조건: L/C, D/A, D/P, T/T
접속구의 형태: |
여성인 4.3-10 |
결합: |
5,7,8,1015dB |
주파수 범위: |
340-2700MGHz |
임페던스: |
50 오옴 |
제조업체: |
미니-서킷츠 |
장착형: |
표면 마운트 |
작동 온도: |
-55~+85°C |
패키지 종류: |
표면 마운트 |
로스 준수: |
그래요 |
크기: |
178.5 × 46 × 33 |
저장 온도: |
+85' Ｃ에 대한 -40 |
전압 정재파비: |
1.2:1 |
연결기 마무리: |
회색 |
연결기 종류: |
여성인 4.3-10 |
크기: |
00.5 x 0.5 x 0.3 |
삽입 손실: |
0.5dB |
패키지 모양: |
직사각형 |
제품 종류: |
RF 방향성 결합기 |
접속구의 형태: |
여성인 4.3-10 |
결합: |
5,7,8,1015dB |
주파수 범위: |
340-2700MGHz |
임페던스: |
50 오옴 |
제조업체: |
미니-서킷츠 |
장착형: |
표면 마운트 |
작동 온도: |
-55~+85°C |
패키지 종류: |
표면 마운트 |
로스 준수: |
그래요 |
크기: |
178.5 × 46 × 33 |
저장 온도: |
+85' Ｃ에 대한 -40 |
전압 정재파비: |
1.2:1 |
연결기 마무리: |
회색 |
연결기 종류: |
여성인 4.3-10 |
크기: |
00.5 x 0.5 x 0.3 |
삽입 손실: |
0.5dB |
패키지 모양: |
직사각형 |
제품 종류: |
RF 방향성 결합기 |

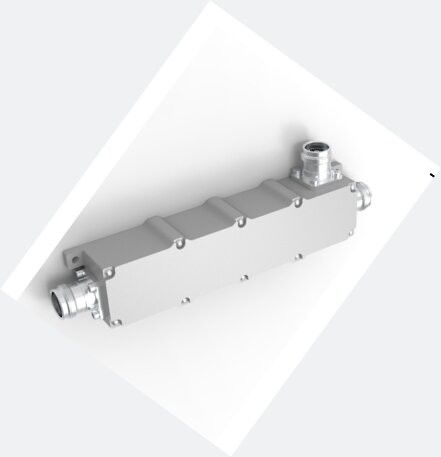

340/380-2700MHz 4.3-10 여성 방향 결합기
| 부문 번호 | VN-DC-03427-OPx-xxx | |||||||
| 작동 주파수 (MHz) | 340-2700MHz | |||||||
| 저항 (오름) | 50 | |||||||
| VSWR | ≤1.25 | |||||||
| 연결 (dB)@x | 5 ± 13 | 6 ± 13 | 7 ± 13 | 8±1.5 | 10±1.5 | 13 ± 15 | 15 ± 15 | 20 ± 17 |
| 삽입 손실 (dB) | ≤ 24 | ≤1.9 | ≤1.6 | ≤1.2 | ≤0.8 | ≤0.5 | ≤0.4 | ≤0.3 |
| 격리 (dB) | ≥25 | ≥26 | ≥27 | ≥28 | ≥ 30 | ≥33 | ≥35 | ≥40 |
| IM3 (dBc @ 2×43dBm)@xxx | -160 | |||||||
| 적용 | 실내/외부 | |||||||
| 보호 정도 | IP67 | |||||||
| 작동 온도 (°C) | -40 ~ + 80 | |||||||
| 인터페이스 | 4.3-10 여성 | |||||||
| 처리력 (와트, 최대) | 300 | |||||||
| 최고 전력 | 1200 (와트, 최대) | |||||||
| 크기 (mm) | 178.5 × 46 × 33 | |||||||
| 순중량(g) | 700± 5% | |||||||
| 포장 크기 (mm) | 240 × 80 × 35 | |||||||
| 포장 카튼 크기 (mm) | 500 × 420 × 160 | |||||||
| ROHS 준수 | 네 | |||||||
