제품 상세정보
Place of Origin: China
브랜드 이름: Vinncom
인증: ISO 9000 ROHS
Model Number: VN-DC-03560-ONx-XXX
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
지불 조건: L/C, D/A, D/P, T/T
색상: |
회색 |
접속구의 형태: |
N 여성 |
주파수 범위: |
350-6000Mhz |
임페던스: |
50Ω |
이름: |
RF 안테나 조합기 |
작동 온도: |
-40°C~+80°C |
전압 정재파비: |
≤1.3 |
색상: |
회색 |
접속구의 형태: |
N 여성 |
주파수 범위: |
350-6000Mhz |
임페던스: |
50Ω |
이름: |
RF 안테나 조합기 |
작동 온도: |
-40°C~+80°C |
전압 정재파비: |
≤1.3 |

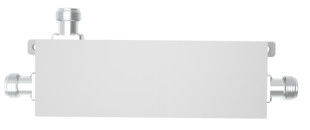

350~6000MHz N 여성 방향 결합기
| 부문 번호 | VN-DC-03560-ONx-XXX | |||||
| 작동 주파수 (MHz) | 350~6000MHz | |||||
| 저항 (오름) | 50 | |||||
| VSWR | ≤1.30 | |||||
| 연결 (dB) | 5 ± 2 | 6 ± 2 | 7 ± 2 | 10 ±2 | 15 ± 23 | 20 ± 23 |
| 삽입 손실 (dB) | ≤3.00 | ≤ 22 | ≤1.7 | ≤1.1 | ≤0.8 | ≤0.3 |
| 격리 (dB) @MHz | ≥ 20 | ≥21 | ≥22 | ≥23 | ≥ 30 | ≥35 |
| IM3 (dBc) @ 2×43dBm@xxx | -150/-160/-163/-165 | |||||
| 적용 | 실내 및 야외 | |||||
| 보호 정도 | IP65 | |||||
| 작동 온도 (°C) | -40 ~ + 80 | |||||
| 인터페이스 | N 여성 | |||||
| 운용력 | 200 (와트, 최대) | |||||
| 최고 전력 | 1200 (와트, 최대) | |||||
| 크기 (mm) | 156.9 × 44 × 31 | |||||
| 순중량 (g) | 590± 5% | |||||
| 포장 크기 (mm) | 240 × 80 × 35 | |||||
| 포장 카튼 크기 ((mm) | 420 × 250 × 160 | |||||
| ROHS 준수 | 네 | |||||
