| MOQ: | 5개 |
| 가격: | negotiable |
| 결제 방법: | 신용장, D/A, D/P, T/T |
| 공급 능력: | 500 |
17.7-19.7GHz WR-42 웨이브가이드 큐플러
수동장치 ∙ 외부 전원이 필요하지 않습니다
온도와 진동에 대한 안정적인 성능
모든 항구에서 우수한 VSWR (올바른 종료 시)
네 개의 포트를 모두 확인하세요∙
A파도 가이드 큐플러명확하게 표시된 포트입니다. 입력, 통과/출력, 결합, 고립.
연속으로 주요 라인을 연결∙
a를 삽입합니다파도 가이드 큐플러직접 송전선으로, 입력 포트는 소스에 맞게, 통과 포트는 부하에 맞게.
격리된 항구를 종료∙
항상 고립된 포트를 종료파도 가이드 큐플러맞춤형파도 가이드 부하반사되는 것을 방지하고 지향성을 유지하기 위해서입니다.
연결 된 포트를 탐지기에 연결∙
전력 계측기, 스펙트럼 분석기 또는 탐지 디오드파도 가이드 큐플러신호 샘플링을 위해
결합 방향을 관찰∙
A파도 가이드 큐플러앞쪽으로 향하는 화살표로 표시됩니다. 역설착하면 의도된 포트에 대한 결합이 줄어듭니다.
매치 플랜지 종류∙
A파도 가이드 큐플러파도 안내 시스템의 나머지 부분과 동일한 플랜지 타입 (UG, CPR, 커버 또는 스노크) 을 필요로 합니다.
등급 전력 검증∙
사용 전에파도 가이드 큐플러, 본선의 평균 및 최고 전력 등급을 모두 확인합니다.
연결값 확인∙
a를 선택하세요파도 가이드 큐플러적절한 결합 계수 (예를 들어, 고전력 샘플링에 10 dB, 낮은 수준의 모니터링에 40 dB) 를 사용한다.
| 부문 번호 | VN-WGCP-1719-WR72-3dB |
| 작동 주파수 (GHz) | 17.7-19.7 |
| 삽입 손실 (dB) | 2.7~3.9 |
| 수익 손실 (dB) | ≥18 dB |
| 결합 (dB) | 2.7~3.9 |
| 격리 (dB) | ≥20 |
| 인터페이스 | WR42 (BJ220) |

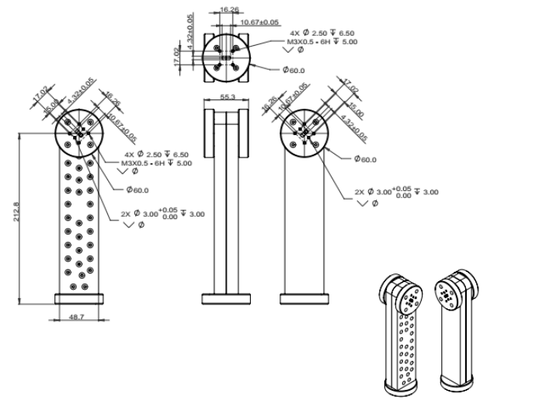

| 차원 (mm) | 아래와 같이 |
| 작동 온도 (°C) | -40 ~ + 80 |
| 상대 습도 | 5% ~ 90% |
| ROHS 준수 | 네 |
|
|
