제품 상세정보
원래 장소: 중국
브랜드 이름: Vinncom
인증: RoHS/ISO9000
모델 번호: VN-ANT-ODA-3560-ON-150
지불과 운송 용어
최소 주문 수량: 5 PC
가격: negotiable
포장 세부 사항: foam+box
배달 시간: 당신의 양에 의존합니다
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 일 당 50 PC
동작 주파수 ( MHz ): |
350-6000 |
수평 빔 폭: |
360 |
전압 정재파비: |
≤1.5 |
내부모듈화 IM3: |
≤-140 또는 -150(2 x20W) |
임페던스: |
50 |
파워 핸들링: |
50 |
접속구의 형태: |
N-여성 |
크기: |
Ø380x25 |
작동 온도 범위: |
-40~+65 |
동작 주파수 ( MHz ): |
350-6000 |
수평 빔 폭: |
360 |
전압 정재파비: |
≤1.5 |
내부모듈화 IM3: |
≤-140 또는 -150(2 x20W) |
임페던스: |
50 |
파워 핸들링: |
50 |
접속구의 형태: |
N-여성 |
크기: |
Ø380x25 |
작동 온도 범위: |
-40~+65 |

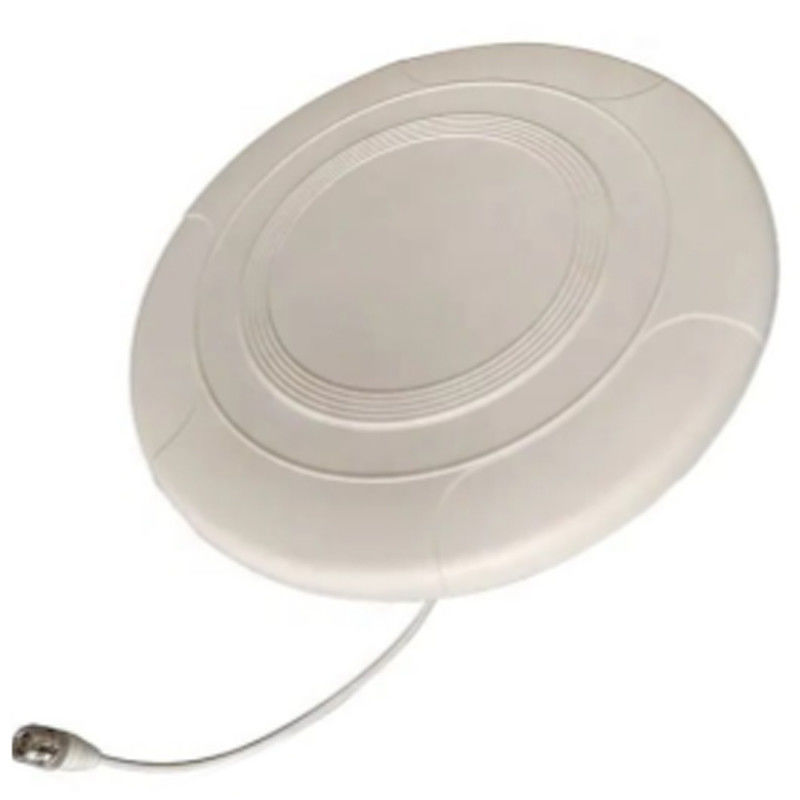

실내 오미 방향 안테나 350~6000MHz
| 전기 사양ns | |||||||||||||||||
| 주파수 범위 | MHz | 350-520 | 617-698 | 806-960 | 1710-2700 | 3300-4000 | 5000-6000 | ||||||||||
| 양극화 | 수평 | ||||||||||||||||
| 이득 | dBi | 10.5±0.5 | 20.0±0.5 | 20.5±0.5 | 40.0±0.5 | 50.0±1.0 | 60.0±1.0 | ||||||||||
| 가로선 너비 | o | 360 | |||||||||||||||
| 수직 빔 너비 | o | 120 | 85 | 55 | 40 | ||||||||||||
| VSWR | ≤ 25 | ≤ 20 | ≤1.5 | ≤1.5 | ≤1.8 | ≤ 25 | |||||||||||
| 인터모들레이션 IM3 | dBc | ≤-140 또는 -150 (2X20W) | |||||||||||||||
| 임페던스 | 오 | 50 | |||||||||||||||
| 전력 처리 | w | 50 | |||||||||||||||
| 번개 보호 | DC 지상 | ||||||||||||||||
| 기계적 사양 | 설치 다이어그램 | ||||||||||||||||
| 커넥터 타입 | 여성 | |
|||||||||||||||
| 연결 장치 위치 | 바닥 | ||||||||||||||||
| 크기 | mm | Φ320x25 | |||||||||||||||
| 안테나 무게 | 1kg | 0.85 | |||||||||||||||
| 방사성 원소 물질 | 알 | ||||||||||||||||
| 라돔 물질 및 색상 | ABS, 흰색 | ||||||||||||||||
| 장착 키트 | 천장에 장착 | ||||||||||||||||
| 작동 온도 범위 | °C | -40+65 | |||||||||||||||
| 가동 습도 | % | 95 | |||||||||||||||
| 900MHz | 1710MHz | 3500MHz | |||||||||||||||
| 수평 패턴 | 수직 패턴 | ||||||||||||||||
